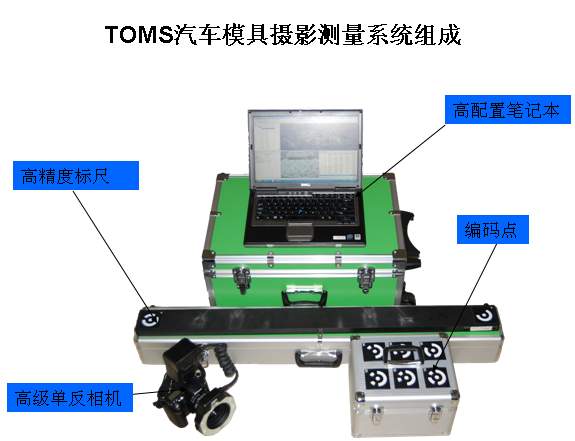

一、系統組成介紹：
TOMS汽車模具攝影測量系統是工業非接觸式的光學三坐標測量系統，可以精確地獲得離散的目標點三維坐標，這是一種便攜式、移動式的三坐標光學測量系統，可以用于靜態工件的質量控制，可用于汽車模具的實型檢測和鑄件檢測。還可以應用于“汽車模具三維光學快速檢測系統”的拼接點的全局定位
二、系統應用：

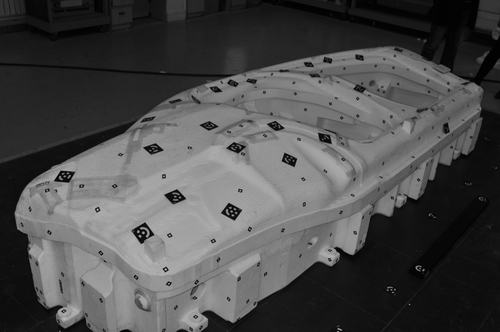

1.TOMS汽車模具攝影測量系統在汽車模具實型檢測中的應用
汽車模具的實型檢測是汽車模具制造的一個難題，一旦實型發生問題，不但會給我公司帶來成本的增加，還會增加模具制造的周期，TOMS汽車模具攝影測量系統能夠對模具實型進行檢測，能夠檢測以前傳統的檢測方式無法檢測的地方，為我們能夠制作出高品質的實型提供了有力的技術保障，實現汽車模具實型的數字化檢測。

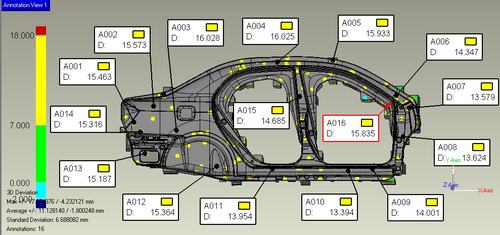

檢測的必要性以及檢測報告
汽車模具實型是汽車模具從抽象的模具到實體模具的第一步，實型的形狀就是以后模具的形狀，所以實型的的制作是否準確對模具的生產非常重要，以前實型的檢測是通過手工來測量的，存在效率低、精度低、測量不全面的問題 我們使用TOMS汽車模具攝影測量系統可以很好解決以上問題，基本思路就是把TOMS軟件測量出來的泡沫真實值和模具理論值進行比較。

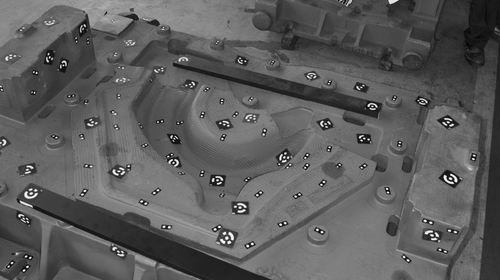

2. TOMS汽車模具攝影測量系統在汽車模具鑄件機械加工中的應用
應用的必要性及處理流程
結構面編程完全依據CAD提供的實體,而機械車間調用編程者提供的程序加工的對象是鑄件,在最理想的狀態下,鑄件與實體之間的差別是:在非加工面上鑄件比實體大或小2～5mm，在加工面上鑄件比實體大10～15mm，但在現實狀態下,因受到鑄造前和鑄造時很多因素的影響,鑄件與實體間的差別極不穩定，有時會差很多，按照以前的方法必須編檢測程序，還會造成空走刀的情況，如果非加工面變型大還會對機床造成損傷，如果使用TOMS攝影測量系統會測量出鑄件真實的情況，然后按照測量結果更改程序，減少檢測程序的編制、提前發現鑄件問題做出補救預案、減少空走刀、減輕機床的負載、減少刀具磨損、預防撞刀等。
